火电厂辅助车间集中控制组态软件scada系统——力控科技

信息时间：2024-11-26 信息来源：中国工控网

一、 集中控制系统的控制点

根据火力发电厂的工艺特点有以下控制点：

1、水控制点

包括：锅炉补给水、凝结水精处理、工业废水集中处理、循环水、生活污水、消防泵房、制氢站、汽水取样。

2、灰控制点

包括：除尘、除渣、除灰。

3、煤控制点

输煤、油库、叶轮给煤机等。

二、集中控制系统的实现

1、在各个分现场采用分散的PLC控制。

2、在本地终端机上采用集中的人机界面——力控监控组态软件，实现水、煤、灰相对的集中控制。

3、将各分现场终端机上的数据通过以太网传送到系统的主干网，为构筑全厂的SIS/MIS奠定基础。

三、集中控制系统的特点

1、集中控制系统采用多个厂家的PLC，例如：A-B、MODICON、SIEMENS、OMRON等；因此在系统中也就存在多种工业实时控制网络方式，例如：Control-Net，Modbus Plus等。力控软件均支持，同时也便于老系统的改造和扩展。

2、在集中控制系统中，部分控制点需要远程监测或控制，在系统中采用了MODEM传输方式、无线电台传输方式或GPRS/GSM传输方式，力控软件均支持。

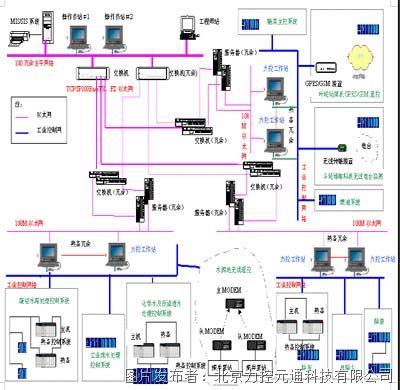

四、系统拓扑图

以集中控制系统中的部分控制点为例，工业控制网络和以太网拓扑图如下所示：
